Klatrestruktur PINTO 30 serie Linarium

Klatrestruktur  PINTO 30 serie Linarium

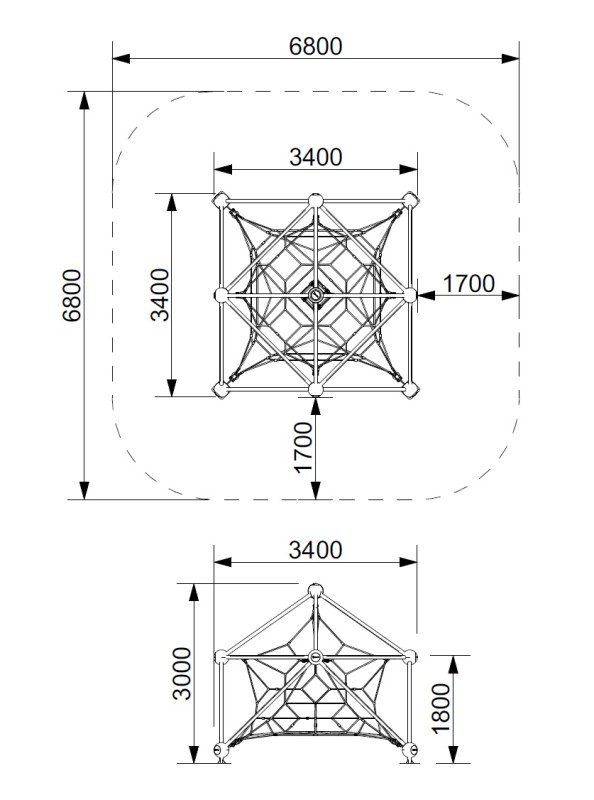

Enhetsdimensjoner: (LxBxH): 3,40 x 3,40 x 3,00 m
Sikkerhetssone: 6,80 x 6,80 m
Maks fallhøyde: 1,70 m
Tautykkelse: 18 mm, (både konstruksjonstau og indre tau)

Diameter på aluminiumskulene som forbinder rørene: 250 mm

Strukturelle rørdiameter: 60mm, veggtykkelse: 3-5mm
Antall brukere: 22 personer
Størrelsesforskjeller på maksimalt +/- 5 % tillates.

Enheten inneholder:
En fast kjegleformet struktur med fire støttepunkter, laget av stålrør med en diameter på 60 mm og en veggtykkelse på 3,65 mm.
9 aluminiumskuler som forbinder rørene med en diameter på 250 mm.
Et nettverk av forsterkede polyestertau med en tykkelse på 18 mm som sprer seg symmetrisk inne i enheten.
Et justeringssystem for tauspenning plassert på hver av kulene (på hvert punkt der strukturrørene kobles sammen).
Kabelforbindelser på punktene der kablene krysser, i form av fabrikkpressede aluminiumskuler eller koblinger.


Materialer:

Strukturen består av anti-korrosjon, pulverlakkerte stålrør med en diameter på 60 mm og en veggtykkelse på 3,25 mm.
Strukturen kobles sammen ved hjelp av aluminiumskuler med en diameter på 250 mm.
Polyestertauene har en tykkelse på 18 mm. De består av en kjerne og 6 forsterkede tråder som vikler seg rundt. Tauene er UV-bestandige og flammehemmende, noe som sikrer sikkerhet og fargestabilitet i mange år.
Tauforbindelser er fabrikkpressede aluminiumskuler eller koblinger som ikke krever skruer for å tre inn i tauene (noe som svekker tauene og utgjør en risiko for skader for brukerne). Det er heller ikke tillatt å bruke plastbånd eller trådnett (f.eks. i form av treblader, smidninger osv.) for å ivareta brukersikkerheten og forebygge skader

Beskrivelse:

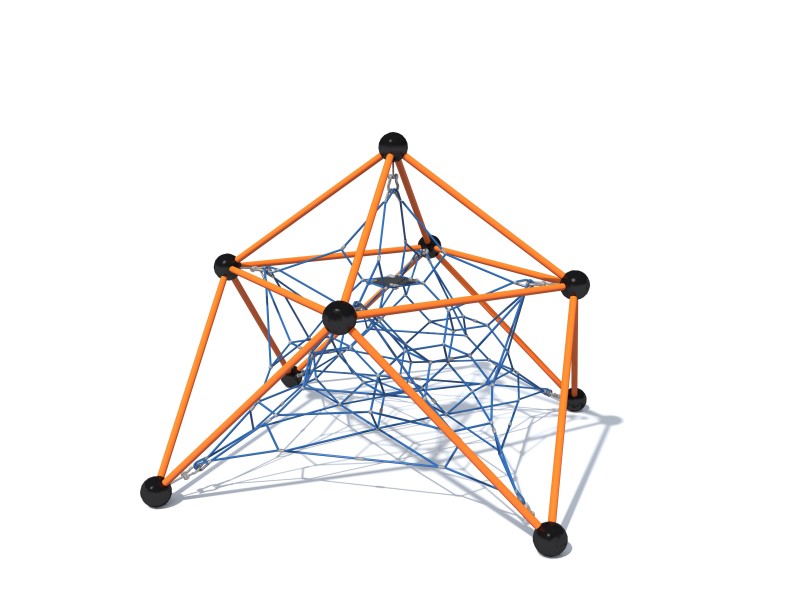

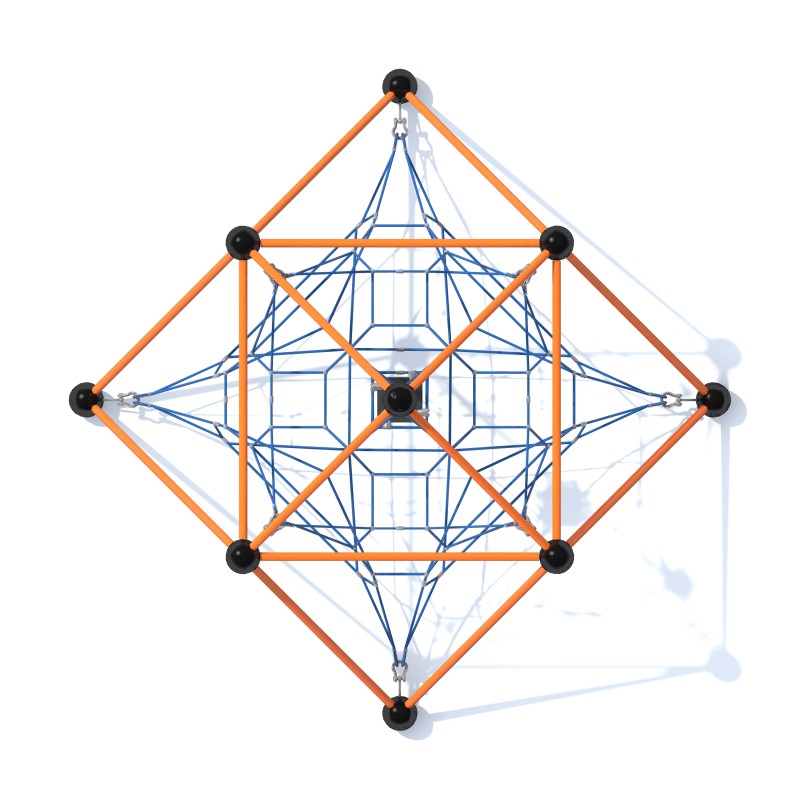

En romlig, kjegleformet klatrestruktur. Flernivåkonstruksjonen består av sammenkoblede stålrør og er basert på fire støttepunkter som strekker seg utover fra kroppen. Rørene er forbundet med hverandre med 9 aluminiumskuler som danner toppen av konstruksjonen. Hver ball har et justeringssystem for tauspenning. Det indre av enheten er jevnt fylt med et flerretningsnett av 18 mm tykke forsterkede polyestertau. Kryssende kablene kobles sammen med fabrikkklemte aluminiumskuler eller koblinger som ikke krever skruer. Produkttegningen som presenteres er en integrert del av beskrivelsen - produktet må samsvare med det viste utseendet.

Bruksområde: Offentlige rom.

Transport: Send forespørsel.

Leveringstid: Send forespørsel.
